OVERVIEW製品概要

誤差±3mm以内の高精度写真測量

3次元出来形計測の精度基準をクリアし、ICT構造物工に完全対応した測量技術です。1億画素カメラにより0.2mmのひび割れも写る高精細オルソ画像を作成出来、誤差±3mm以内のミリオーダーでの写真測量が可能です。維持管理やBIM/CIM活用にも最適です。

完全コードレスでどのような転圧機械にも簡単に取付可。GNSSやTSを用いて位置情報を取得し、転圧箇所や回数をリアルタイムでモニターに表示します。データはクラウドで管理し、簡単に閲覧、出力が可能。

転圧箇所や回数が色塗りで記録される為、密度試験を省略する事が可能。過転圧・過少転圧も防ぎ、作業の効率と品質が向上します。クラウドで施工状況の確認やデータ出力ができ、管理や帳票作成の効率化も実現します。

POINT主な特徴

Point_01

超高精細のオルソ画像

完全自動飛行で構造物の写真を撮影し、画素寸法0.3mmのオルソ画像を作成できます。0.2mmのコンクリートのひび割れまで写せる超高精細の画像は、橋梁の写真撮影点検にも活用可能な技術です。

Point_02

ICT構造物工に完全対応

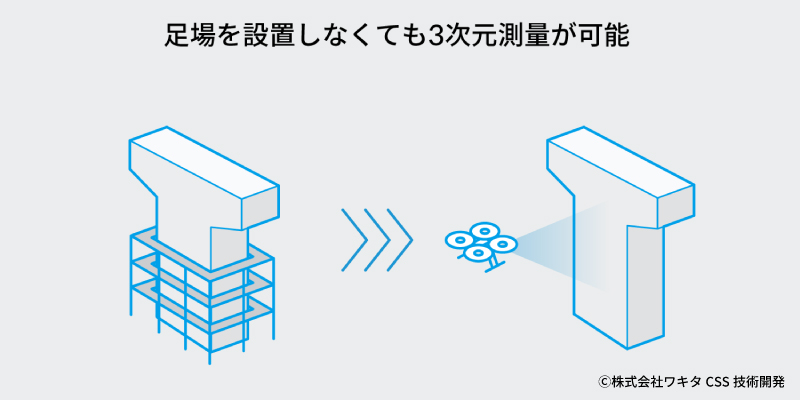

ワキタグループのミリオーダーUAV写真測量なら、ICT構造物工の精度基準をクリアした3次元出来形計測が可能です。従来の出来形計測では背の高い橋脚などの構造物は足場を設置しながら段階的に測量する必要がありました。UAVによる高精度測量が可能になったことで、計測時間・コストが大幅に削減できます。

Point_03

UAVを使い分け、構造物全体を撮影

1億画素カメラ「iXM-100」搭載UAVと小型UAV「Skydio2+」を使い分け。広い面は「iXM-100」で、細かい部分は「Skydio2＋」で撮影し、構造物全体をカバーします。

CONTACTお問い合わせ

現場の信頼は、正確な測量から！

豊富な実績と最新技術で、精度の高い測量を提供します。建設ICTのプロが、確かな基盤を築きます。漠然としたお悩みからでも承ります。お気軽にご相談ください。

mail

当製品のお問い合わせ

mail

ワキタへのお問い合わせ

SPECIFICATION製品仕様

1億画素カメラ「iXM-100」

約10mの距離から高精細写真を撮影

「iXM-100」の使用により、構造物に接近しすぎない安全な距離から高精細写真を撮影できます。通常UAVに搭載されるカメラでは撮影が難しい、細かいひび割れも写るため、これまでUAV測量の活用が難しかった維持管理の分野でも力を発揮します。

小型UAV「Skydio2＋」

構造物に接近してより細かい部分を撮影

「Skydio2+」は、カメラの映像から⾃⼰位置を推定する技術・Visual SLAM (Simultaneous Localization and Mapping)により構造物の形状を認識し、構造物に沿って一定の距離を保ちながら撮影できる飛行ルートを計算します。衝突回避機能も備えており、最小1.2ｍの狭い場所でも安全に飛行可能です。ＧＮＳＳが使えない環境でも飛行できるため、屋内でも活用できます。

OTHRESその他の特徴

高精度な点群データを取得

これまでUAV写真測量の精度は±5cm程度と言われてきましたが、当社がご提案するUAV写真測量の計測精度はミリ単位です。ICT構造物⼯における出来形計測の要求精度を満たしており、出来ばえ評価など出来形管理資料作成に利⽤可能です。

図面が無い現場のBIM/CIM活用へ

UAV写真測量により計測した３D点群データから、３Dモデリングを作成する事も可能です。つまり、当社の提案する本ソリューションは、点検からBIM/CIMモデル活用まで、幅広くデータを利用できます。点検や測量が難しく図面が残っていないような現場でも、効率よく安全に、データ活用可能な現場にする事が出来ます。
