OVERVIEW製品概要

転圧締固めをリアルタイムで一元管理

転圧機械にGNSSシステムを取り付け、リアルタイムで転圧締固めを一元管理。完全コードレスで簡単に後付けでき、過転圧・過少転圧を防ぎます。データはクラウドに保存され、品質管理、帳票作成の手間も省きます。（i-Construction対応／密度試験の省略も可能）

keyboard_arrow_left

pause

play_arrow

keyboard_arrow_right

完全コードレスでどのような転圧機械にも簡単に取付可。GNSSやTSを用いて位置情報を取得し、転圧箇所や回数をリアルタイムでモニターに表示します。データはクラウドで管理し、簡単に閲覧、出力が可能。

転圧箇所や回数が色塗りで記録される為、密度試験を省略する事が可能。過転圧・過少転圧も防ぎ、作業の効率と品質が向上します。クラウドで施工状況の確認やデータ出力ができ、管理や帳票作成の効率化も実現します。

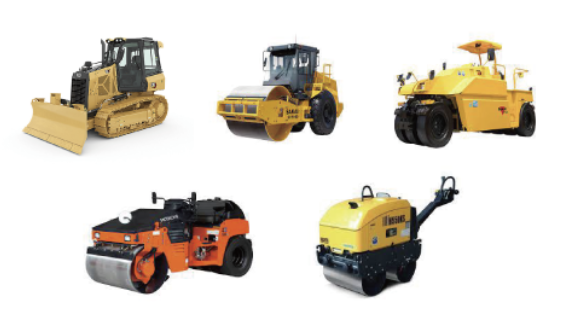

あらゆる締固め機械への取付けが可能。

i-constructionへ対応したシステム（管理要領完全対応）

データはクラウド管理。施工記録・現場管理がスムーズに。

完全コードレス可。マグネットで取り付けも簡単。

POINT主な特徴

Point_01

施工中でも見やすいシンプルな画面

リアルタイム表示される情報は、重機操縦者が施工の途中であっても一目で分かりやすい表示になっています。転圧回数が色分け表示され、シンプルで見やすい画面に。

Point_02

同現場で重機間の情報共有ができる

同一の現場で稼働している重機間でデータを共有することで、施工状況をまとめて表示、現場全体の状況把握を簡素化し、重期間の連携も容易になります。

Point_03

設置も簡単。完全コードレス仕様

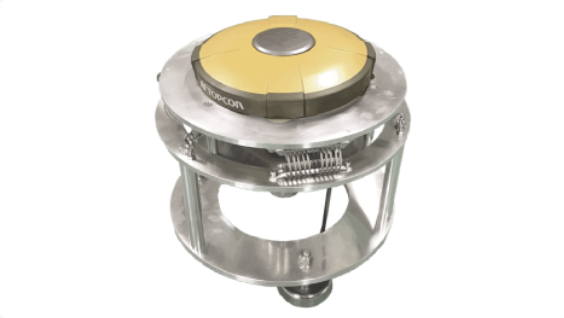

Bluetooth無線またはデジタル無線とバッテリーを内蔵したGNSS受信機を特別なアダプターにセットする事で完全コードレス化を実現。コードレスなので、現場で多いケーブル周りの機器トラブルも抑制。また、アダプターには協力なマグネットが付いており、重機への取り付けも簡単に行えます。

Point_04

施工の無駄を防ぎ、密度試験も省く

施工範囲に色が塗られ、施工者の手元のモニターでリアルタイムで閲覧が可能。過転圧や過少転圧を防ぎ、施工品質と施工効率性が向上します。また、転圧回数と締固め回数記録される事で、従来の密度試験が省略でき、現場全体の時間効率の向上に貢献します。

Point_05

必要なデータ形式で出力可能

クラウドで施工状況を確認できるだけではなく、管理要領に沿った施工帳票をXLS形式 及び PDF形式で簡単に出力する事が可能です。

FUNCTION機能一覧

• Function_01

  リアルタイム表示機能

  データセットされた施工範囲、管理ブロック、自機の位置が設置されたモニターに表示。転圧回数が色分け分布図にてリアルタイム表示。

• Function_02

  管理ブロックサイズ設定機能

  ローラーの場合は0.5メートル、ブルドーザーの場合は0.25メートルのブロックサイズで転圧管理可。各機械の特性に応じた細かい管理が可能。

• Function_03

  重機情報設定機能

  細かな重機情報の登録が可能。締め固め幅やロスト猶予回数など、細かい設定を入力する機能が備わっており、現場ごとのニーズに合わせた最適な管理を実現。

• Function_04

  複数エリアの施工範囲設定機能

  異なるエリアごとに施工範囲を詳細に設定することが可能。また、設定した複数のエリア間で簡単に切り替えができるため、作業の進捗に応じて効率的な管理を可能にします。

• Function_05

  層ごとの施工範囲設定と自動読み込み機能

  各層の特性や施工要件に応じた範囲を正確に設定することが可能です。また、設定した施工範囲を自動的に読み込む機能も備わっています。

• Function_06

  締固め重機の位置座標オフセット設定機能

  重機の実際の位置とシステム上の位置情報との間に生じるズレを補正出来ます。

• Function_07

  アンテナの取付位置オフセット設定機能

  重機に取り付けられたプリズムやGNSSアンテナの取付位置オフセットし、ズレを補正する事が出来ます

• Function_08

  図、施工記録の出力

  回数分布図や走行軌跡図、施工のログを出力し、施工品質の検証や帳票作成時の資料として利用できます。

• Function_09

  その他情報

  セットアップに必要なデータ形式……背景図：DXF、BMP、JPG

EQUIPMENT機器構成
