OVERVIEW製品概要
敷鋼板の「曲り」を速く、容易に修正
建設現場の足元を支える敷鋼板。その「歪み」は、単なる使い勝手の悪化だけでなく、重大な事故や作業効率の低下を招くリスクそのものです。SWING & SHIFTは、あらゆる”曲り”を速く、容易に修正します。一度鋼板をセットすれば移動・反転をする必要もなく、操作は全て押しボタンのため高度な熟練技術も不要です。敷鉄板の寿命を延ばし、経営と現場双方の課題を同時に解決するソリューションです。
POINT主な特徴
Point_01
狙った歪みを逃さない確実な補正
自の「SWING & SHIFT」機構が、曲がり位置を素早く確実に捕捉します。ジャッキ自体が自在に動くことで、目視では合わせにくい微妙なポイントも最短距離で捉え、確実な補正を実現します。
Point_02
重量鉄板もスムーズにセット可能
「昇降式支持ジャッキ」が鋼板を持ち上げ、前後移動を強力にアシストします。重量級の鉄板セット時に起こりがちな摩擦や引っかかりを解消し、誰でもストレスなく、安全に位置合わせが可能です。
Point_03
「反転ゼロ」で時短・安全を実現
2本の独立したジャッキが個別に動作するため、鋼板をクレーンで裏返すことなく「山・谷」両方の曲がりをその場で矯正。最も危険な反転作業を全廃し、落下事故のリスクと作業時間を極限まで削減します。
お問い合わせは、Webフォーム、お電話、お近くの営業店にて承っております。
製品・サービスに関するご質問やご相談、お見積もりのご依頼など、お気軽にご相談ください。
お電話でのお問い合わせ
メールでのお問い合わせ
CONTACT US
CONTACT US

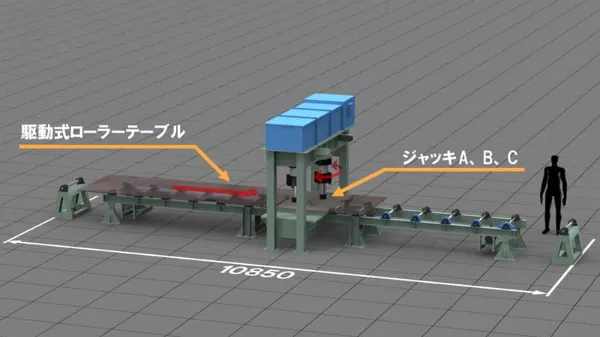

SPECIFICATION製品仕様
生産性を高める、実用的な設計
建設現場で標準的な5’×20’（1524mm×6096mm）サイズの敷鋼板に完全対応。50トンの強力なプレス能力で頑固な曲がりを矯正します。 また、高度な操作技術は不要です。直感的なボタン操作だけで扱えるため、導入後すぐに、誰でも安全にメンテナンス業務を行うことが可能です。
対象鋼板
5’（1500ｍｍ）×20’（6000ｍｍ）×25ｍｍ以下
油圧ジャッキ
50ton（常用50ton)×200st
ジャッキ横行
電動式 三相AC220V
0.4kw V＝12ｍ/min 範囲1500ｍｍジャッキ旋回
電動式 三相AC220V
0.2kw ±90°油圧ユニット
三相AC200V 3.7kw
駆動式ローラーテーブル
三相AC200V 0.4kw×2台
重量
プレス本体 3.5ton
前後テーブル 1tonプレス本体
10点式押しボタン
ジャッキA 上・下
ジャッキB 上・下
ジャッキC 上・下
ジャッキ横行 右・左
ジャッキ旋回 右・左動式ローラーテーブル
2点式押しボタン 正・逆
「敷鉄板 = 経営資源」の最適化
S&Sを使えば、敷鋼板の修正・再利用でき、鋼板の寿命を大幅に延ばすことが可能です。新規購入や廃棄処理にかかるコストを削減しながら、現場の資材回転率と収益性を改善できます。 「長く使う」ことが、経営にも、環境にも、最大の価値をもたらします。まずはお気軽にお問合せください。
